一、概述：（LYST-300電力儀器現貨市場“帶電電纜識別儀"解析和詳細介紹）

本廠根據高壓電纜施工安裝及維護人員所急需解決的多條電纜現場識別問題，參考國外很先進技術，在電磁場理論的指導下，采用現代電子技術及工裝工藝技術研制而成的。

主要用于現場多條電纜的準確識別，以克服施工現場經常發生的鋸錯電纜所造成的重大停電事故或人身安全事故，大大提高施工、維修效率，保障工農業生產及人民生活正常進行。

二、功能特點：（LYST-300電力儀器現貨市場“帶電電纜識別儀"解析和詳細介紹）

1、識別準確無誤

2、大識別鉗口適合各種電纜

3、適合帶電以及不帶電電纜的準確識別

4、操作極為簡單

5、指示清楚直觀

6、主、輔件便攜、美觀、手感好

7、整機工作可靠不怕短路

8、輸出自動匹配

9、接受靈敏度可調，適合各種現場。

三、主要技術指標：（LYST-300電力儀器現貨市場“帶電電纜識別儀"解析和詳細介紹）

鉗口以及閉合時內徑≥120mm

功率：≥10kVA（瞬時峰值）

識別方式：方向、幅度

外形尺寸：320×300×240

重量: 12kg

四、工作原理：（LYST-300電力儀器現貨市場“帶電電纜識別儀"解析和詳細介紹）

將電網輸入的220VAC電源經電子技術變換為識別所需的大功率特殊信號，此信號加在待識別電纜始端（或終端）任一好相（或阻值相對高的一相），根據電磁感應原理，該電纜沿線則必然感應與發射信號規律一致的感應信號，在開挖現場用高靈敏的檢測器鉗測現場所有電纜，根據檢測器指示即可準確找出所加信號之電纜。

五、面板、結構及使用說明：（LYST-300電力儀器現貨市場“帶電電纜識別儀"解析和詳細介紹）

1、面板及結構說明：

本產品為方便現場使用，設計為鋁合金箱包裝的一體化結構。

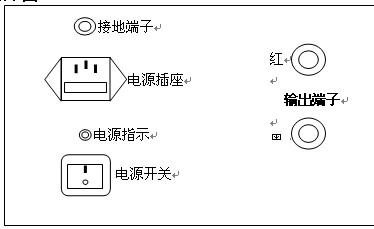

面板布局如下圖：

①電源：識別儀主機電源輸入插座，帶保險絲座

②接地端子：接大地

③輸出端子：使用時，紅插座接需識別電纜相線，黑插座接大地。

本產品結構連輔件箱采用一體化結構，便攜性非常好

2、使用說明：

接線方法分為2種：直連法和耦合法，直連法只適用于不帶電的電纜的識別，耦合法帶電不帶電都可以進行準確識別。

A）直連法：待識別的電纜地線斷開，信號電流輸出線（紅）接任一好相，被接相另一端接大地。信號電流回流線（黑）接大地。

識別方法：首先判斷相位，以表頭指針的初始擺幅為準，按照圖示方向讓電流順著接收鉗指示的方向流過。如果是待識別的電纜，那么表頭指針的初始擺動方向應該是向右。在相位判斷過程中，如果出現多條電纜同相位的情況可以進行幅度對比，調整靈敏度旋鈕到合適位置，對幅度進行對比，幅度*大的就是待識別電纜。

B）耦合法：使待識別電纜兩端與大地相連（通過芯線、屏蔽或者鎧都可），構成閉合回路。輸出耦合鉗方向和接收耦合鉗方向一致時表頭指針方向正偏的電纜是待識別電纜。

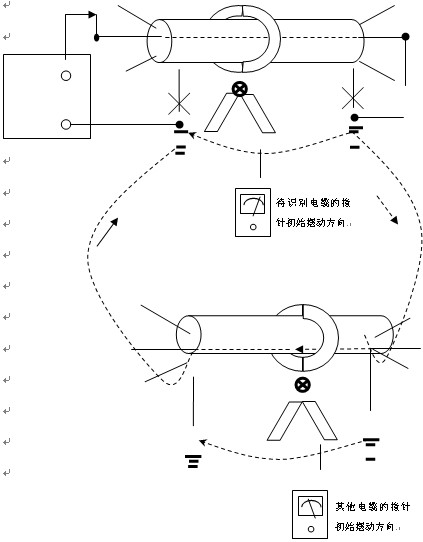

識別方法：保證輸出耦合鉗和接收耦合鉗同方向的條件下，首先判斷相位，以表頭指針的初始擺幅為準，按照圖示方向讓電流順著接收鉗指示的方向流過。如果是待識別的電纜，那么表頭指針的初始擺動方向應該是向右。在相位判斷過程中，如果出現多條電纜同相位的情況可以進行幅度對比，調整靈敏度旋鈕到合適位置，對幅度進行對比，幅度*大的就是待識別電纜。直連法參考下圖接線：
